HK-DTB系列德尔塔巴流量计是运用差压式的工作原理，插入式的安装方法设计而成的一种流量传感器。就工作原理，这是一种特殊的节流装置，其输出是差压。该传感器通过探头（或探针）取压，探头前后有两排不均匀分布的若干个引压孔（取压管直径约Φ20，取压孔低压孔径Φ8）。通过两排引压孔将管道从上到下（从左到右）的不同压力（流速）平均后形成了差压，进而可以计算出质量流量或体积流量。
一、适用范围
1、 公称直径：25mm≤DN≤6000mm
2、 公称压力：PN≤25MPa
3、 介质温度：t≤650℃
4、 精度等级：0.5级，1级，1.5级
二、结构形式
   HK-DTB德尔塔巴流量计是检测杆、取压口组成，它横穿管道内部与管轴垂直，在检测杆迎流面上设有多个总压检测孔，在检测杆背流面上设有多个静压检测孔，分别由总压导压管和静压导压管引出，根据总压与静压的差压值，计算流经管道流量。
理论基础
    HK-DTB 德尔塔巴流量计是基于皮托管测速原理上发展起来的，它是通过管道的平均流速及管道的有效截面积的乘积来确定流量的。
1、探头截面形状：威力巴为子弹头形，德尔塔巴为类菱形，类菱形截在能使高、低区的分界更明显。
2、探头杆取压孔的位置：威力巴的全压孔在杆前端，静压孔在杆两侧壁；德尔塔巴流量计的全压孔也在杆前端，但静压孔却在杆的后端，测量背压力（负压）。
     因此，在相同管径和流速条件下，德尔塔巴探头产生的差压，较威力巴探头的要大一些，约大20%—40%。这是德尔塔巴流量计的显著优点。

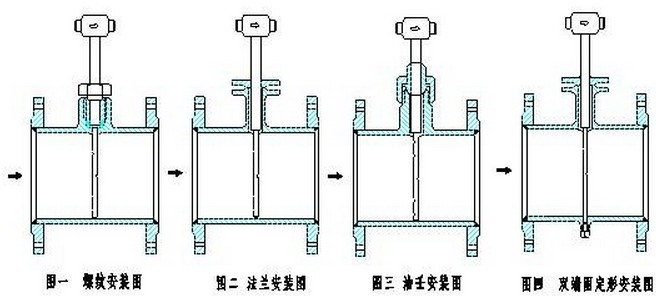

德尔塔巴流量计的几种安装方式:

1、 安装检测杆的测量段应是直的，其上下游直管段长度参照下表所规定的长度。

注：1、D为管道标称直径，所给出数据为距离第二个弯头的长度。
        2、检测杆插入位置的角度允许偏差范围见图。
        3、对于垂直管道，检测杆可安装在管道水平面沿管道圆周360°的任何位置上，高低压引压管接头应处于同一水平面上。对于水平管道，在测量液体时检测杆插入位置应位于管道横截面水平面中心线45°以下的范围内；测量气体时检测杆插入位置应位于管道横截面水平面中心线45°以上的范围内；测量蒸汽时检测杆应水平插入，见图：
        4、管道上开孔尺寸Φ35。
        5、补偿用压力变送器在前直管段上，温度变送器（或铂电阻）装在后直管段上距离节流装置2D处。

在线安装拆卸型德尔塔巴：

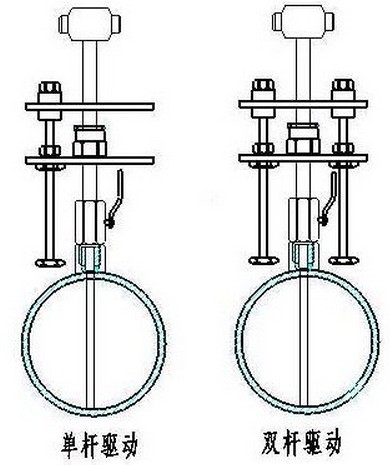

   对于部分无法停产安装的测点和含有杂质的介质可选用在线安装拆卸型德尔塔巴。在线安装拆卸型德尔塔巴流量计可在不停产的情况下安装或检修探头，特别适用于无法停产安装的测点或介质很脏需定期检修的测点。它备有单杆驱动型和应用在高压的双杆驱动型。

特点：可以在不停产的情况下进行安装、拆卸、检修、清洗。

适用条件：通常用于低压空气、水、煤气、蒸汽等介质。

注意：在线安装或拆卸时要满足t≤120℃    P≤2.5MPa

结构形式如图所示 ：

德尔塔巴流量计型谱规格

德尔塔巴流量计安装注意点

德尔塔巴流量计是一种差压式、速率平均式流量传感器，通过传感器在流体中所产生的差压进行流量测量。适用于气体、液体和蒸汽的高精度流量测量。可安装在任何平面上（水平、垂直、倾斜）在安装过程中需考虑测量介质对引压管线的影响。威力巴流量计在安装过程中应该注意以下几点：

1、测气体的流量对于垂直管道，流量计可安装在管道水平面，沿管道360度的任何位置上。而对于水平管道，流量计的引压接头必须位于管道中心线以下。

2、测液体的流量对于垂直管道，流量计可安装在管道水平面，沿管道360度的位置上。而对于水平管道，流量计的引压接头必须位于管道的中心线以下。

3、测蒸气的流量对于垂直管道周围的水平面上，应该注意两个正负压引压接头应处于同一个水平面上。在差压式流量计中威力巴流量计的要求直管道长度是比较短的，这是此类流量计的一个优点。
