■产品简述
双转子流量计，又称螺旋双转子流量计，也有人称之为HKL螺旋转子流量计。双转子流量计，是我公司制造的最新一代容积式流量计，由于它采用一对特殊齿形的螺旋转子，因而也被称为"螺旋双转子流量计"。它具有无脉动、噪音极低、精度高、可靠性高、流量大、环境适应性强等显著特点。宏控仪表推出的双转子流量计被广泛应用于石油化工、冶金、电子、码头等部门的商业贸易计量和工程管理控制。

为了适应市场及客户需求，宏控仪表推出了多种型号的双转子流量计，可以实现现场显示或远传发信的多种功能。双转子流量计与GF发信器配套使用，输出电脉冲信号，供远程积算指示或控制。与MF发信器配套使用，输出流量模拟量4~20mA信号，进行远程瞬时流量指示或流量调节与控制。宏控双转子流量计，出厂前已经进行过全面的品质检验与精度效验，确保了使用过程中的安全性及读数准确性，欢迎新老客户咨询合作。

■相关标准及认证
执行产品标准：JB/T9242-1999《容积式流量计通用技术条件》；Q/JD2004-2010《液体容积式流量计》。
计量器具生产许可证：闽制01000018号。
远传输出时防爆标志：ExiaⅡCT5，dⅡCT6
法兰标准：GB/T9113.1-2000
防护等级：发信器IP65；调速器、计数器IP66

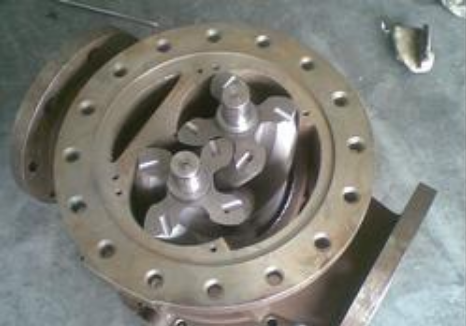

■产品内部展示

■计量特长
★螺旋转子在计量腔内等速回转，等流量。
★运转平稳，噪音极低。
★流量大，压力损失小。
★螺旋转子等速回转，流体脉动小。
★发信脉冲稳定、准确。
★可以配置多种计数器、调速器和外部精调器。
★可立式安装（限DN200口径以下，订货时需说明）

■技术参数
1.主要构件材料及公称压力

型号	壳体、前盖、后盖	盖板	螺旋转子	轴	轴套	公称压力(MPa)
HKL-E	铸钢	铸铁	铸铁、铝合金、不锈钢	不锈钢	石墨、滚动轴承	DN100以下-4.0 DN150以上-2.5
HKL-B、C	不锈钢	不锈钢	铸铁、铝合金、不锈钢	不锈钢	石墨、滚动轴承	1.6、2.0、2.5
HKL-S	双体型流量计；规格为DN80，DN100，DN150；公称压力6.3MPa，DN200公称压力4.0MPa
备注	HKL-C材质为OCr18Ni12Mo2Ti；HKL-B材质为OCr18Ni9Ti；特殊要求可以特别设计。

2.准确度等级：0.5级，0.2级
3.重复性误差：流量计的重复误差不超过流量计基本误差限绝对值的1/3。
4.使用介质温度：环境温度（-41℃~+50℃） 0.5级（-20℃~+80℃） 0.2级（-20℃~+60℃）加高温散热器可达250℃

■流量范围（m³/h) 见下表
表一，精度0.5级

型号	口径	粘度mPa.s
		0.3~0.8	0.8~2	2~15	15~400	400~1000	1000~2000	2000~3500
		汽油	煤油	柴油、机油	重油	高粘度液体
HKL-0252	25	3~9	1.5~10	1~10	1~10	1~8	1~8	1~6
HKL-0401	40	3~9	1.5~10	1~10	1~10	1~8	1~8	1~6
HKL-0402	40	7~20	3~22	2.5~25	2.5~25	2~18	2~18	3~12
HKL-0501	50	7~20	3~22	2.5~25	2.5~25	2~18	2~18	3~12
HKL-0502	50	9~36	4.5~36	3.6~36	3.6~36	2.8~25	2.8~25	4.5~18
HKL-0801	80	9~36	4.5~36	3.6~36	3.6~36	2.8~25	2.8~25	4.5~18
HKL-0802	80	20~80	10~80	10~100	10~100	6.5~56	6.5~56	5~40
HKL-1001	100	20~80	10~80	10~100	10~100	6.5~56	6.5~56	5~40
HKL-1002	100	25~100	18~100	15~150	15~150	8.5~80	8.5~80	6.5~55
HKL-1501	150	25~100	18~100	15~150	15~150	8.5~80	8.5~80	6.5~55
HKL-1502	150	55~225	30~250	25~250	25~250	18~150	18~150	10~100
HKL-2001	200	55~225	30~250	25~250	25~250	18~150	18~150	10~100
HKL-2002	200	90~360	50~400	40~400	40~400	28~240	28~240	20~160
HKL-2501	250	90~360	50~400	40~400	40~400	28~240	28~240	20~160
HKL-2502	250	130~540	65~540	60~600	60~600	42~360	42~360	30~240
HKL-3001	300	130~540	65~540	60~600	60~600	42~360	42~360	30~240
HKL-3002	300	220~800	110~900	95~950	95~950	70~600	70~600	54~450
HKL-3501	350	220~800	110~900	95~950	95~950	70~600	70~600	54~450

表二，精度等级0.2级

型号	口径	粘度mPa.s
		0.3~0.8	0.8~2	2~15	15~400	400~1000	1000~2000	2000~3500
		汽油	煤油	柴油、机油	重油	高粘度液体
HKL-0252	25	3.5~8	3~10	2~10	2~10	2~8	2~8	2~6
HKL-0401	40	3.5~8	3~10	2~10	2~10	2~8	2~8	2~6
HKL-0402	40	8~20	5.5~22	4.5~22	4.5~22	4~18	4~18	3~12
HKL-0501	50	8~20	5.5~22	4.5~22	4.5~22	4~18	4~18	3~12
HKL-0502	50	15~36	9~36	7~36	7~36	6~25	6~25	4.5~18
HKL-0801	80	15~36	9~36	7~36	7~36	6~25	6~25	4.5~18
HKL-0802	80	30~80	20~80	15~80	15~80	14~56	14~56	10~40
HKL-1001	100	30~80	20~80	15~80	15~80	14~56	14~56	10~40
HKL-1002	100	40~100	25~100	20~120	20~120	18~72	18~72	14~55
HKL-1501	150	40~100	25~100	20~120	20~120	18~72	18~72	14~55
HKL-1502	150	88~220	57~225	44~220	44~220	38~150	38~150	25~100
HKL-2001	200	88~220	57~225	44~220	44~220	38~150	38~150	25~100
HKL-2002	200	150~360	90~360	72~360	72~360	50~210	50~210	40~160
HKL-2501	250	150~360	90~360	72~360	72~360	50~210	50~210	40~160
HKL-2502	250	180~540	135~540	100~540	100~540	90~360	90~360	60~240
HKL-3001	300	180~540	135~540	100~540	100~540	90~360	90~360	60~240
HKL-3002	300	250~800	220~900	180~900	180~900	150~600	150~600	110~450
HKL-3501	350	250~800	220~900	180~900	180~900	150~600	150~600	110~450

备注：特殊要求时，可提供0.3级，0.1级流量计

■双转子流量计产品标记

			说明
类型代号	HKL-		宏控双转子流量计
专用标志	S		双体型双转子流量计
	U		带保温夹套的双转子流量计
	T1、T2		高温带散热筒（1长2短）
	P		核电产品
	PI		核电抗震产品
特别法兰	1		法兰扩口型
	2		法兰标准型
材料标志	壳体	E	铸钢材质
		B/C	不锈钢材质
	转子	A	铸铁材质
		B/C	不锈钢材质
		L	铝合金材质
公称通径	25mm............300mm		公称通径从25mm.............300mm
调速器	GF3		外部精调器
公称压力	.2		公称压力1.6MPa
	.3		公称压力2.5MPa
	.4		公称压力4.0MPa
	.6		公称压力6.3MPa
计数器	A5		机械式指针计数器
	A6		可回零计数器
	BELZ		电子数显计数器
	M1		大字码回零计数器
发信器	GF-Ⅰ		12V三线制光电发信器
	GF-Ⅱ		24V三线制光电发信器
	MF		4-20mA模拟量输出发信器
精度	.J		高精度流量计0.2级

■订货须知
订货请写明下列内容
被测介质的名称：
流量范围(m³/h)：最小、常用、最大
介质温度(℃)：最小、常用、最大
介质粘度(mPa.s)：在()℃
流体压力(MPa)：最低、常用、最高
介质密度：
口径(mm)：
法兰要求：
精度要求：
发信器配置要求：
其他特殊要求。
