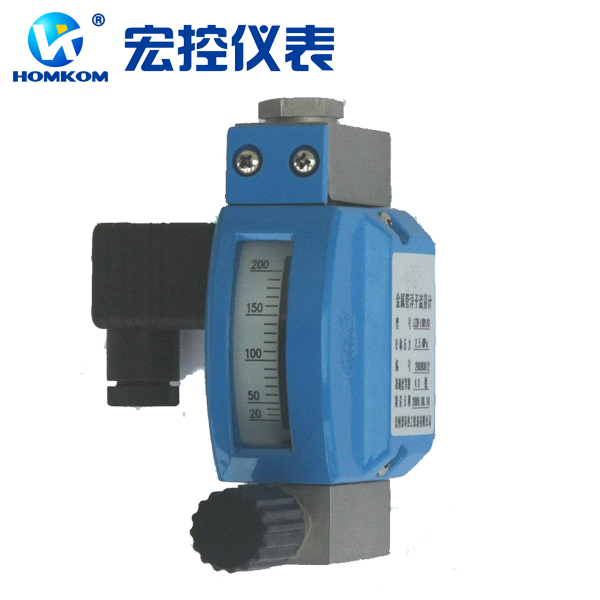

小金属管浮子流量计(小金转)

一、概述

　　LZZ(D)W 系列是微小流量金属管浮子式流量测量仪表，可测量液体、气体或蒸汽，该仪表采用变面积式测量原理，测量部件由一个锥形测量管和浮子组成，具有坚固、稳定和应用范围广的特点。连接方式有水平连接或垂直连接，亦可选配入口压力变化或出口压力变化的压力调节器（恒流阀），广泛应用于石油、化工、化纤、钢铁、食品、轻工、制药等行业的微小流量测量和过程控制。

　　LZZW 系列为现场指示型仪表，可选装一个或二个本安防爆型报警开关（需配备关联设备）；LZDW 系列为电远传型仪表，输出 4～20mA 电流信号（兼容 HART 通讯协议），同时采用 LED 光柱现场指示流量。


LZZW-()/Y20/RR1 型	LZZW-()/Y10/RR1 型	LZDW-()/RR1/K12 型	LZDW-()/Y10/RR1/ESK 型
（水平连接）	（垂直连接）	（水平连接带报警开关）	（水平连接）

二、型号命名

L Z		W—
	Z	就地指示型
	D	电远传型
			Y10	下进上出			结构形式（介质流向）
			Y20	侧进侧出			结构形式（介质流向）
				RR1	304		接液材质
				RRL	316L		接液材质
					K1	带一上限报警点
					K2	带一下限报警点	附加功能
					K12	带一上限和一下限报警点

L Z□　　　W — □ /　　　　□ /　　　　□

三、主要技术参数

1、测量范围：水（20℃）0.3～100L/h 空气（20℃ 101325Pa）5～3400L/h

2、量程比：10∶1

3、准确度等级：4.0

4、最大工作压力：2.5MPa 或 6.4MPa

5、介质温度：—80～＋150℃

6、环境温度：—25～＋65℃

7、连接方式：1/4″NPT 内螺纹，可选Φ6（Φ8）卡套连接或按用户要求 8、限位报警：1～2 个报警开关（可选，防爆等级 ExiaIICT3—T6）

9、电远传：电源电压：24(1±10%)V DC

输出信号：(4～20)mA DC，二线制(兼容 HART 通讯协议) 负载电阻：≤500Ω (24V DC)

10、防护等级：IP67

四、测量范围

锥管编号	水	空气	最大压力损失
锥管编号	（20℃ L/h）	（20℃ 101325Pa L/h）	（kPa）
	（20℃ L/h）	（20℃ 101325Pa L/h）	（kPa）
Y01	—	5～50	1.2
Y02	0.3～3	10～100	1.4
Y03	0.5～5	15～150	1.5
Y04	1～10	40～400	1.8
Y05	2.5～25	80～800	3.5
Y06	4～40	125～1250	6.5
Y07	6～60	200～2000	13.0
Y08	8～80	250～2500	23.5
Y09	10～100	340～3400	40.0

注：用于测量液体时，应保证工作压力不低于 2 倍最大压损；用于测量气体时，应保证工作压力不低于 5 倍最大压损，以使流量计稳定工作。

五、外形及安装尺寸


LZZW-()/Y20/RR1 型（水平连接）	LZZW-()/Y10/RR1 型（垂直连接）	LZDW-()/Y10/RR1/ESK 型（水平连接）

六、主要零部件

零部件	标准	特殊
基座	304	316L或按用户要求
锥管浮子	304	316L或按用户要求
指示器外壳	铸铝

七、报警关联设备技术参数

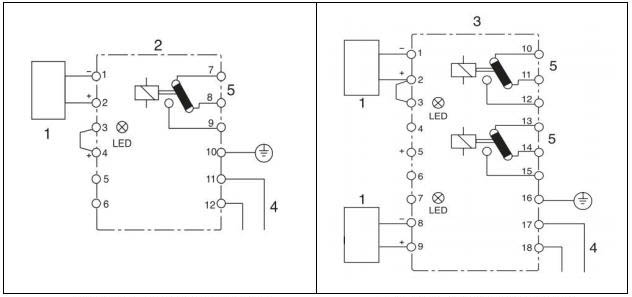

　　带报警开关的微小流量金属管浮子流量计需配备关联设备，可选用接近开关输入的隔离式安全栅或晶体管继电器 WE77/Ex—1、WE77/Ex—2。

　　晶体管继电器 WE77/Ex—1、WE77/Ex—2 由电源组、晶体管放大器和中间继电器组成，WE77/Ex—1 带有一个安全控制电路，WE77/Ex—2 带有两个安全控制电路。

产品型号	WE77/Ex—1、WE77/Ex—2	WE77/Ex—1D、WE77/Ex—2D
供电电源	220V AC	24V DC
电源消耗	3.5W
开路电压	8V DC（13.5V）	8V DC（13.5V）
短路电流	8mA（31mA）	16mA（62mA）
允许电感	3mH（31mH）	1mH（7.6mH）
允许电容	230nF（609nF）	160nF（539nF）
输入输出回路	单回路	双回路
开关接点负载	4A/250VA/cosφ=0.7
