插入式超声波热量表解决了外缚式传感器长时间工作信号衰减和管道内表面结垢而接收不到信号的问题，可实现不停产安装，可适用于钢管、铸铁、玻璃钢、PVC和水泥管等各种管道。

插入式传感器是集外缚式传感器与标准管段式传感器二者优点于一身的产品，其特点为：

 （1）解决了由于管道内壁结垢或腐蚀严重时，使用外缚式传感器信号弱、测量不正常的难题，也可以在水泥管路上安装；

 （2）使用的专用开孔工具可以使传感器在带压不停产的情况下安装，无压力损失，保证生产正常稳定运行，日后维护也无需停水，真正做到免维护；

 （3）该传感器的超声波发射晶体与被测量液体直接接触，提高了测量精度和机器的运行稳定性；

（4）相对电磁流热量计，在大口径上使用既经济又可靠准确。

插入式超声波热量表是在插入式超声波流量计上加配一对温度变送器而实现的热量测量功能。一经推出就得到了广大用户的认可，已取代了外敷式流量传感器成为了用户的首选。

（此款产品为公司新款产品）

产品特点

HKU-100型系列超声波流量计采用微处理技术，超大规模集成电路，与其它超声波流量计相比除具有“三高一低”（高精度、高可靠性、高性能、低价格）的显著特点外，还具有下列更多优势：

（1）0.2ns直接时差测量电路，40ps时差测量分辨率，保证仪表可达到1%的线性度和0.5%的重复性，测量精度达1%。

（2）低电压、多脉冲信号双平衡发射接收海峰专利技术（专利号：ZL 2019 2 0711521.6），抗干扰电路设计，可用于几乎全部工业环境（特别是变频器环境中）。

（3）全窗口化中文显示，2×20字符液晶显示器。

（4）正、反双向计量，可计量正、负、净累积流量，流速等。

（5）外壳模具制造，防护等级：IP65。

（6）配温度变送器可实现热量计量，可显示瞬时流量（m3/h）、流速（m/s）、累计流量（m3）、累计热量（GJ）、峰值流量及时间等。

（7）在机器上配有防雷击元件，以保障机器在雷区良好的运行，也可在电源上直接并上避雷器，以便得到更好的保护。

（8）完备的信号输出和灵活的联网功能，可满足不同用户的各种要求。

1输入信号：5路4-20mA模拟输入，精度0.1%，可输入温度、压力、液位等其它信号。

2输出信号：1路4-20mA或0-20mA模拟电流信号；继电器及OCT输出；RS-232/485标准串行接口输出；可利用GPRS、PSTN、CAN总线、GSM短消息联网。

（9）完备的软件设计：日、月、年累计功能：可记忆前512个运行日、前128个运行月、前5个运行年中任何一天、任何一月、任何一年的累计流量，便于查询和管理。

（10）上、断电管理功能：可记录前64次上电、断电时间及上、断电时刻的瞬时流量，保护所有数据，用户可以选择自动或手动补量，减少用户流量损失。

（11）具有故障自诊断功能，并可自动记忆前64个运行日的工作状态是否正常。

（12）低功耗、高可靠性；TDS-100型系列在设计中选用了世界著名的IC生产厂家的产品，品质超群，整机功耗仅2W。

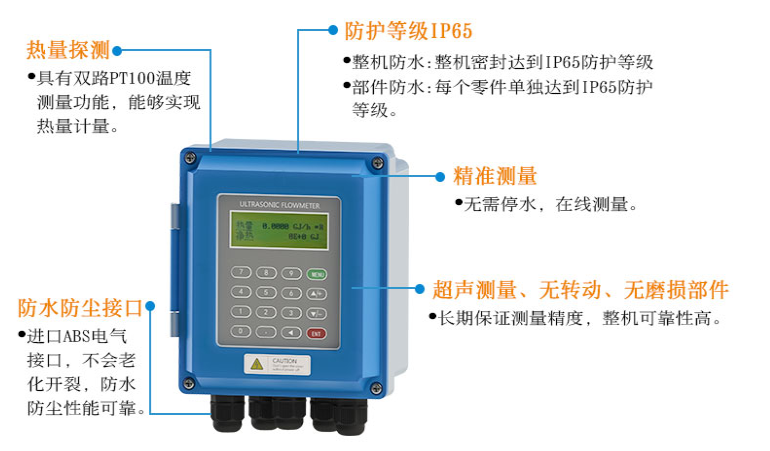

产品实拍

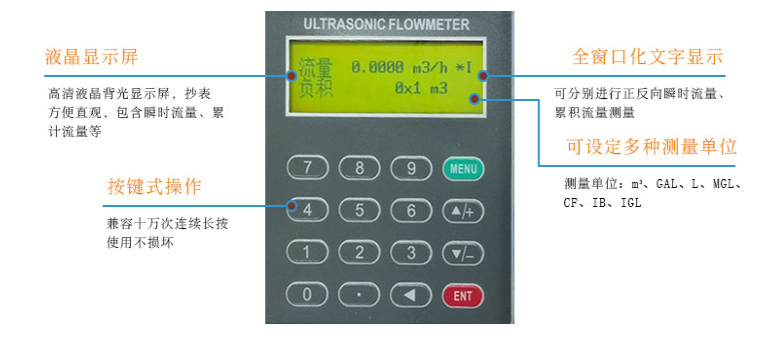

显示及操作

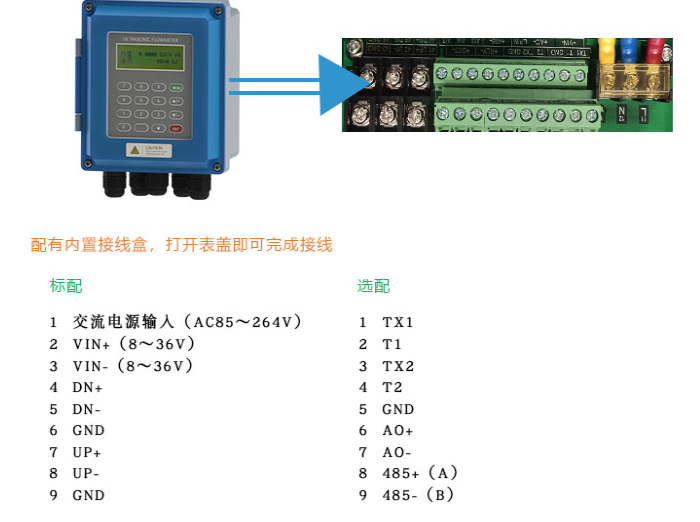

通讯及信号

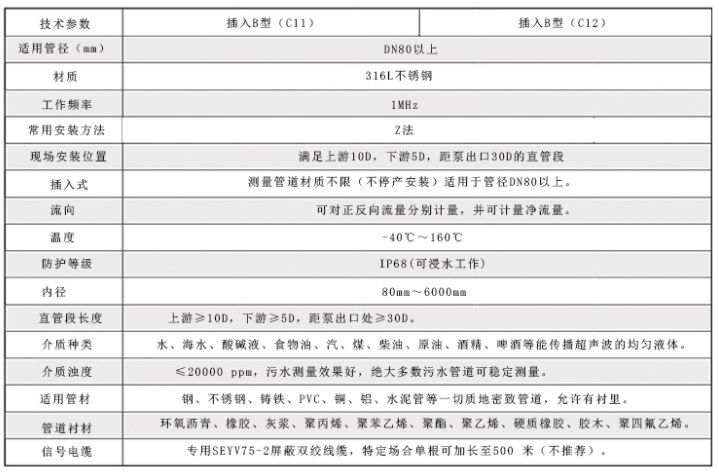

性能参数

产品应用

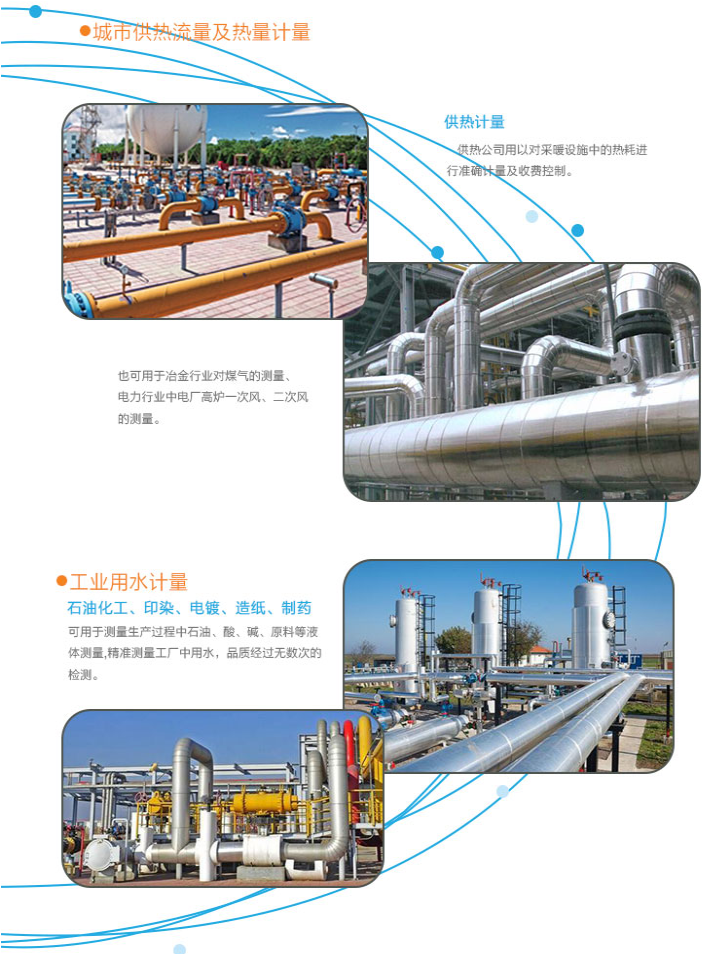

（1）应用领域
