HKGB蒸汽流量计（也称涡街流量计）主要用于工业管道蒸汽的流量测量,如饱和蒸汽、过热蒸汽、过热蒸汽。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。蒸汽流量计采用压电应力式传感器,可靠性高,可在-20℃～+350℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。
HKGB蒸汽流量计技术参数
|
测量介质 |
过热/饱和蒸汽、液体和气体 |
|
口径 |
对夹式：DN15、20、25、32、40、50、65、80、100、125、150、200、250、300 法兰式：DN15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600 特殊口径可协议供货 |
|
公称压力 |
液体：1.6、2.0、4.0、5.0、6.3、10.0MPa 气体及蒸汽：1.6、2.0、4.0、5.0MPa |
|
介质温度 |
-40～80℃、-40～150℃、-40～300℃ |
|
准确度 |
0.5%（协议供货）、1.0%、1.5% |
|
本体、漩涡发生体材质 |
304（标准供货）、316L、其他材料协议供货 |
|
流速范围 |
液体：0.15～7 气体：1.5～60 蒸汽：2～70 |
|
输出信号 |
1、三线制电压脉冲、低电平＜1V；高电平≥5V 2、二线制4-20mA输出 |
|
通讯功能 |
HART、RS485 |
|
供电电源 |
电压脉冲型：DC12V、DC24V 标准电流输出，当地显示：DC24V 电池供电(锂电池)： 3.6V |
HKGB蒸汽流量计流量范围表 参考气体
|
通径 （DN） |
液体流量范围 （m3/h） |
输出频率范围 （Hz） |
气体流量范围 （m3/h） |
输出频率范围 （Hz） |
|
15 |
1.2～6.2 |
90～900 |
5～25 |
265～2640 |
|
20 |
1.5～10 |
40～396 |
8～50 |
218～1982 |
|
25 |
1.6～16 |
32～325 |
10～70 |
172～1420 |
|
32 |
2～20 |
20～250 |
15～150 |
130～1350 |
|
40 |
2.5～25 |
13～130 |
22～220 |
115～1147 |
|
50 |
3.5～35 |
9～93 |
36～320 |
96～854 |
|
65 |
6～60 |
8～82 |
50～480 |
61～583 |
|
80 |
10～100 |
6～65 |
70～640 |
45～417 |
|
100 |
15～150 |
5～50 |
130～1100 |
43～367 |
|
125 |
25～250 |
5～47 |
200～1700 |
33～290 |
|
150 |
40～400 |
4～40 |
280～2240 |
27～221 |
|
200 |
80～800 |
3～33 |
580～4960 |
24～207 |
|
250 |
140～1400 |
3～26 |
970～8000 |
20～171 |
|
300 |
200～2000 |
2～22 |
1380～11000 |
17～136 |
HKGB蒸汽流量计结构形式

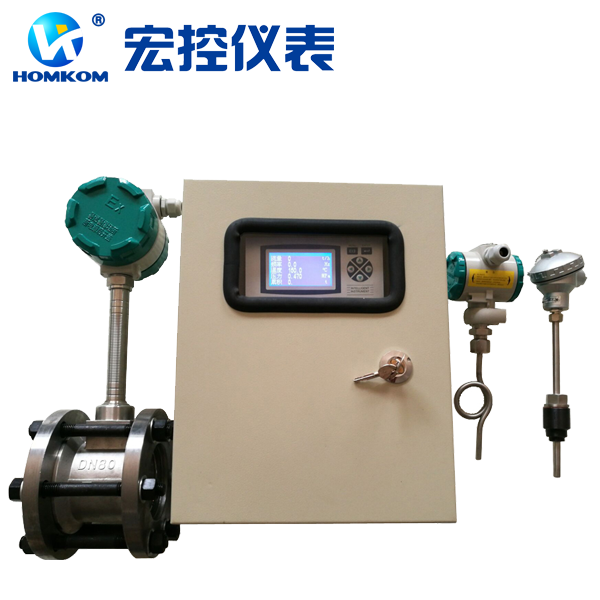

1、分体式补偿型结构

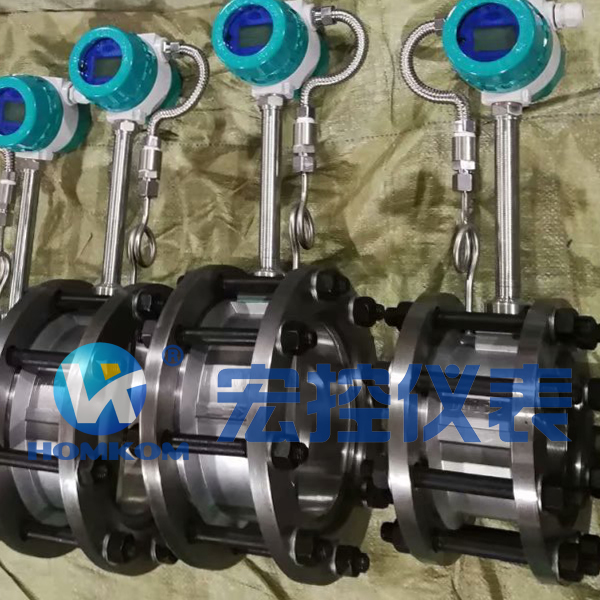

2、一体式补偿型结构

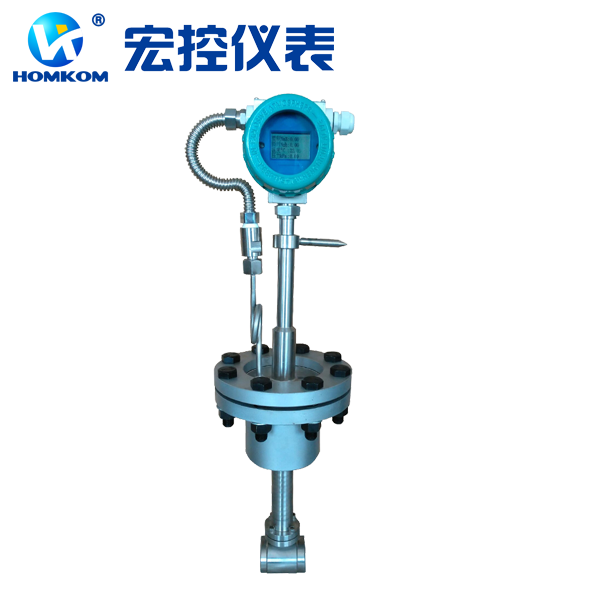

3、插入式结构
HKGB蒸汽流量计安装注意事项
1．尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。
2．避开高温热源和辐射源的直接影响。若必须安装，须有隔热通风措施。
3． 避开高湿环境和强腐蚀气体环境。若必须安装，须有通风措施。
4． 涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装，须在其上下游2D处加设管道紧固装置，并加防振垫，加强抗振效果。
5．仪表最好安装在室内，安装在室外应注意防水，特别注意在电气接口处应将电缆线弯成U形，避免水顺着电缆线进入放大器壳内。
6． 仪表安装点周围应该留有较充裕的空间，以便安装接线和定期维护。
