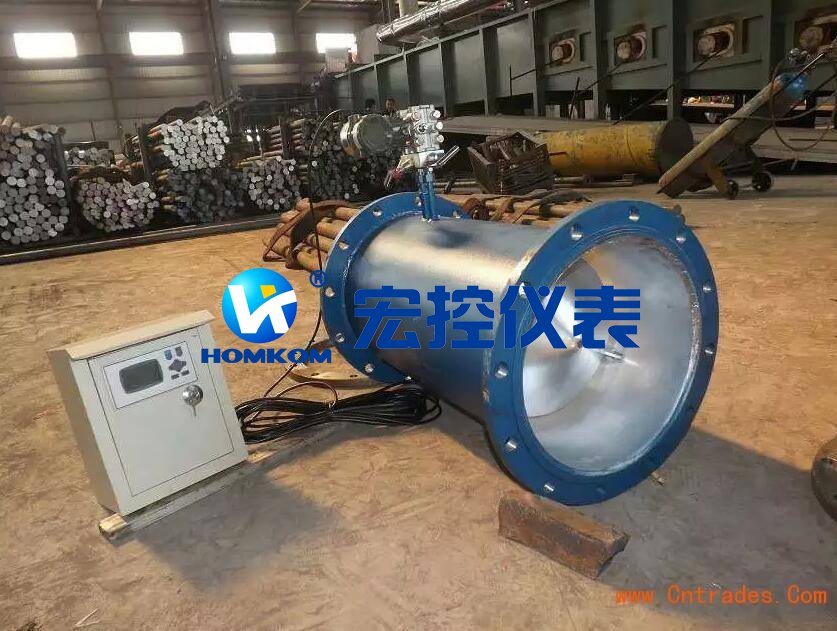

蒸汽V锥流量计 HK-LGV

产品时间:2020-09-02 18:05

简要描述:

V锥流量计主要技术参数: 1、精度等级:0.5级(差压流量变送器精度应高于0.2级,含0.2级),(:0.45~0.85,当0.55,量 程比4∶1时,精度等级:0.30) 2、重复性:0.11% 3、工作压力:0~40MPa(有多...

详细介绍


V锥流量计主要技术参数:

1、精度等级:0.5级(差压流量变送器精度应高于0.2级,含0.2级),(β:0.45~0.85,当β<0.55,量 程比4∶1时,精度等级:≤0.30)

2、重复性:0.11%

3、工作压力:0~40MPa(有多个压力等级可供选择)

4、工作温度:-40~851°C·环境温度:-42~65°C、

5、安装直管段要求:前0-3D直管道,后0-1D直管段·量程比宽:通常为10∶1,选择合适的参数可达到50∶1

6、压损小:同样的β值,压损是孔板1/3~1/5

7、口径从DN25~DN2000


V锥蒸汽流量计特点

可测量高压高温介质流量:0~42MPa,-40~7000℃;

流量计前后直管段要求:前0~3D直管段,后0~1D直管段量程比大(10:1);

B值长期稳定,流出系数稳定,线性度高;安装方式灵活:有法兰式、直接焊接式、方管式;

压力损失很小:永久压力损失是孔板的1/3~1/5,只有几个干帕的压力损失,可以将永久压力损失减小到零点几干帕;

耐磨损,不需要重复标定:特殊的流线型结构,使得V锥的β边不

容易被磨损,从而稳定好,使用寿命长,V锥传感器不需要重复标定;不堵塞,不粘附,锥形吹扫设计,避免介质中污物滞留,可以测量脏污介质的流量,如高炉煤气,焦炉煤气等。

可以成功测量许多其他流量计难以测量的介质的流量:

煤气:焦炉煤气、高炉煤气、城市煤气;天然气:包括含湿量5%的气体;烟道气:各种锅炉、加热炉排放的烟道气;空气:含水、合尘埃的压缩空气;蒸汽:饱和蒸汽、过热蒸气;油类:原油、燃料油、柴油、汽油、重油等;水:原水、饮用水、生产水、污水等;有机物化学品:甲醇、乙二醇、二甲苯、粗甲醇等;各种水溶液:酸、碱、盐水溶液;腐蚀性气体:湿的氯化物气体;碳氢化合物气体:烷烃类、烯烃类等气体;静压力很低风:如循环硫化床的一次风和二次风等;


V锥蒸汽流量计原理

V锥蒸汽流量计改变传统的流体向中心收缩而压损大的缺点,而是轴对称的边壁收缩方式下的逐渐收缩和逐渐扩散。这是一次节流装置的节流、收缩的全新变革,在节流装置结构设计上是一次重大的突破。不仅解决了老式差压流量计所存在的技术缺陷,而且具有其他测量原理的流量传感器所不具备的优点。

V形锥体和导流管是预先经过精密加工好的,流体在流经V锥体时,V锥体的结构和形状使得流体在收缩前有一个平滑的过度区,流体并不是被迫收缩到管道中心线附近,而是逐渐朝向管内边壁收缩,在前后两端会产生差压,配上相应的差压变送器和附件(三组阀、取压阀等)组成V锥流量计,从而测量出流量。
